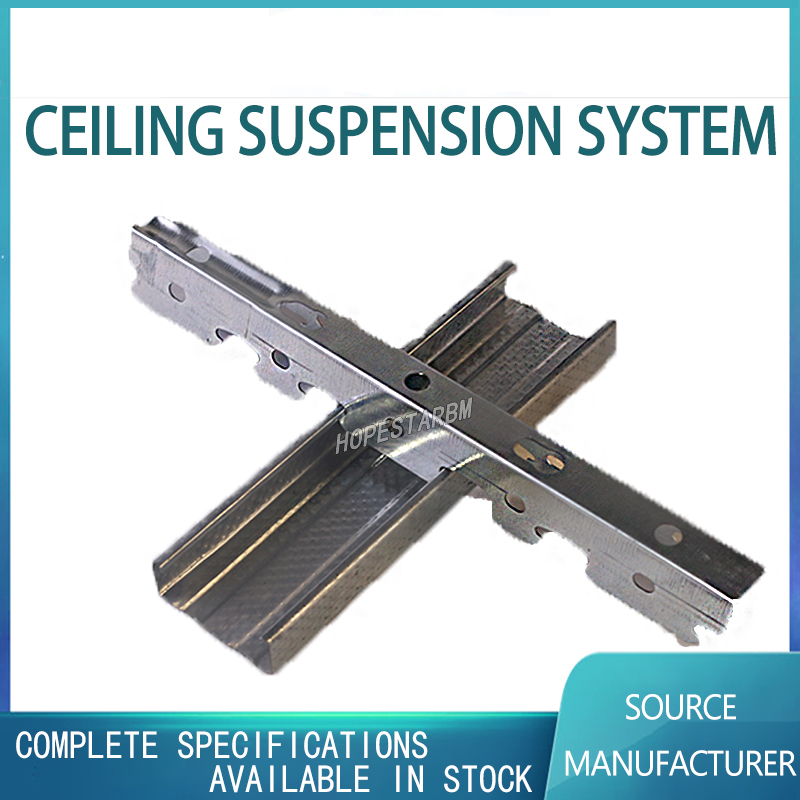

El proceso de construcción de un techo metálico suspendido.

El proceso de construcción de un techo suspendido incluye pasos como dibujar la línea horizontal de la elevación del techo, instalar varillas y cabios de suspensión, instalar placas de metal, ajustar y aceptar, etc. La elevación y curvatura deben cumplir con los requisitos de diseño, y los materiales deben someterse a tratamiento de prevención de oxidación. Los estándares de calidad incluyen tanto ítems de control principales como generales, y la protección del producto terminado y la construcción segura también son eslabones importantes en el proceso de construcción. Durante el proceso de construcción, se deben tomar medidas de protección ambiental verde para controlar el ruido de la construcción, clasificar y almacenar los residuos, limpiar los residuos de manera oportuna y lograr una construcción civilizada.
Flujo de proceso
Línea horizontal de elevación del techo - Dibujar la línea divisoria del cabio - Instalar varilla de suspensión - Instalar cabio lateral - Instalar cabio principal - Instalar cabio secundario
Instalación de panel de cubierta
1. Deslizar la línea horizontal de la elevación del techo
De acuerdo con la línea horizontal de elevación del piso, use una regla para hacer una vectorización vertical a la elevación de diseño del techo y deslizar la línea horizontal de elevación del techo a lo largo de la pared y alrededor.
2. Dibujar línea divisoria del cabio
Sacar el cabio principal en la posición de la placa superior de concreto de acuerdo con el plan de techo. El cabio principal debe dividirse desde el centro del techo hacia ambos lados, con un espacio máximo de 1200mm, y se deben marcar los puntos de fijación de las varillas de suspensión con un espaciado de 900-1200mm. Si los puntos de fijación de las vigas y tuberías superan los requisitos de diseño y reglamentarios, se deben agregar puntos de fijación adicionales para varillas de suspensión.
3.Instalación de varillas de suspensión
Después de marcar la línea horizontal de la elevación del techo y la línea de posición del cabio, determine la elevación del extremo inferior de la varilla de suspensión. De acuerdo con la posición del cabio principal y el espaciado entre los puntos de suspensión, el espaciado entre los puntos de suspensión es de 900-1200mm. Conecte un extremo de la varilla de suspensión a la placa del piso y fíjela (puede usarse un perno directo o soldar la varilla de suspensión a la parte embebida del poste fijada con perno expansivo). Se debe aplicar un tratamiento de prevención de óxido a la varilla de suspensión de acero, y se deben aplicar dos capas de pintura de prevención de óxido. El techo suspendido superior adopta una varilla de suspensión de diámetro 10mm, mientras que el techo suspendido no superior adopta una varilla de suspensión de diámetro P6-8mm. El sistema de cabio de techo suspendido con una longitud de varilla de suspensión mayor a 1500mm debe estar equipado con soporte inverso. El techo suspendido debe ser recto y tener suficiente capacidad de carga. La distancia entre el techo suspendido y el extremo del cabio principal no debe exceder los 300 mm, de lo contrario, se deben agregar varillas de suspensión adicionales. Se deben instalar varillas de suspensión adicionales para accesorios de iluminación, salidas de aire y mantenimiento. Está prohibido estrictamente instalar accesorios de iluminación pesados, ventiladores y otros equipos pesados que pesen más de 3kg en el cabio del proyecto de techo suspendido. Se deben instalar componentes adicionales de suspensión para conectarse a la estructura. 4.5 Instalación de borde no presente
El cabio lateral debe instalarse de acuerdo con la línea deslizante. Se debe fijar la tira de acero galvanizado en forma de L a la ladrillo de madera incorporado a lo largo de la línea de control del cabio lateral en la pared (columna) con tornillos autorroscantes. Si es una pared de concreto (columna), se puede fijar con clavos de tiro, y la distancia entre los clavos de tiro no debe ser mayor que la distancia entre el cabio secundario en el techo. Si el panel de cubierta es una placa de aluminio fija individual o una placa de aluminio-plástico, puede ser recortada directamente con sellante o decorada con esquinas internas.
4. Instalar cabio principal
4.1 Al instalar el cabio principal, las partes colgantes del cabio principal deben conectarse al cabio principal, apretar los tornillos y arquear el techo de acuerdo con los requisitos de diseño. La altura del arco debe ser de aproximadamente 1/200 del tramo corto, y el espaciado entre los cabios principales debe ser inferior a 1200mm. Las juntas de cabio principal instaladas deben estar escalonadas, y se deben agregar puntos de elevación en las juntas para verificar la planitud del cabio en cualquier momento. La sección de voladizo del cabio principal no debe superar los 300 mm, de lo contrario, se deben agregar varillas de suspensión adicionales.
4.2 Al encontrar ductos de ventilación que exceden el requisito de espaciado máximo del cabio, se debe utilizar un acero angular con un diámetro de L30 × 3 o superior como esqueleto del cabio, y el esqueleto no puede estar en contacto con la ingeniería de equipos como los ductos de ventilación. Para techos suspendidos con un tramo superior a 15 m, se debe agregar un gran cabio cada 15 m en el cabio principal y conectarse firmemente verticalmente al cabio principal.
4.3 Si el panel de cubierta es una placa de aluminio fija individual o una placa de aluminio-plástico, también se pueden utilizar tubos de aluminio cuadrados o de acero como cabio principal, y conectarlos a la barra transversal con un elevador o perno dedicado (remachado).
4.4 Si se instala una pasarela de mantenimiento en el techo, se debe instalar un sistema de suspensión independiente y se deben seleccionar los materiales para la pasarela de mantenimiento de acuerdo con los requisitos de diseño.
5. Instalar cabio secundario
5.1 Al colgar el cabio secundario, la construcción debe llevarse a cabo de acuerdo con el espaciado especificado entre los cabios secundarios en el diseño. El cabio secundario de la tira o la placa de cubierta de metal cuadrado debe estar conectado directamente al cabio principal utilizando productos especializados de cabio secundario coincidentes.
Cuando se utilizan conectores especiales galvanizados en forma de T para fijar el cabio secundario al cabio principal, ambos extremos del cabio secundario deben superponerse en la brida horizontal del cabio en forma de L.
5.3 Se deben instalar cabios adicionales alrededor de las aberturas de ventilación, agua y electricidad, y los conectores de los cabios adicionales deben fijarse con remaches o tornillos.
